无刷电动机霍尔元件的更换
1.先确定霍尔元件已经损坏，为保证电动机换相准确，应将三个霍尔元件同时更换。电动车配件http://www.xlgzj.com

2.用金属工具拨开霍尔引脚上的护套并将霍尔元件在凹槽拨出。用电烙铁将霍尔元件的引脚与连接线焊开后取出旧的霍尔元件
。
3.用电烙铁将新霍尔元件引脚上挂上锡，可方便焊接。但电烙铁与霍尔引脚的时间不能超过35秒钟，以免损坏霍尔元件。

维修工具http://www.xlgzj.com

4.将霍尔元件凹槽清理干净后，将混合好的AB胶涂在新霍尔元件的周边并将霍尔元件推到凹槽底部待AB胶凝固后才可放手。应在霍尔引脚下面垫上绝缘纸，避免引脚与绕组线接触。修理工之家http://www.xlgzj.com

5.霍尔元件的三个引脚与引线的连接。把霍尔元件有字面朝上，中间的引脚为地线、右引脚为电源端、左引脚为信号线。维修工具http://www.xlgzj.com

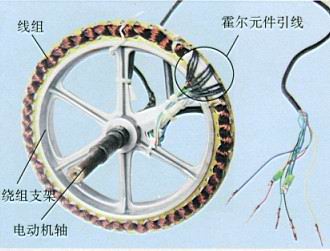

无刷电动机定子绕组

霍尔元件
