          二次进气工作原理

内容来自修理工之家www.xlgzj.com

    二次空气供给系统是将新鲜的空气直接输入到高温的排气中，促使废气中的HC和CO在排气系统内氧化为H2O和CO2。目前国内多采用热反应器与二次空气喷射装置一起使用，通过提供高温和富氧条件，使废气中的HC和CO再氧化或燃烧，从而改善排放。此装置曾在汽车上应用过，目前已被淘汰。由于摩托车的排放后处理装置要求结构简单、成本低廉，并且摩托车的主要排放污染物是HC和CO，因而该装置在摩托车上尚有一定的应用价值。

    1、组成
    二次补气装置由缸头、进气管、补气钢管、补气阀、补气软管、空滤器和负压管组成。补气阀又由单向阀和负压控制阀两部分组成，在原始状态下，单向阀处于常关状态，负压控制阀处于常开状态。 维修配件http://www.xlgzj.com

    2、装配关系

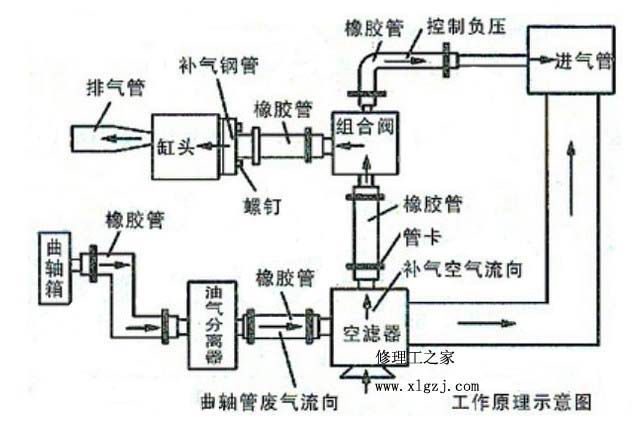

    如下图所示，缸头的排气道上新增了一个补气口，补气钢管与缸头补气口连接，补气阀与补气钢管连接，用补气软管将补气阀与空滤器连接，用负压管将进气管与补气阀连接。为了满足国家排放标准的要求，将发动机曲轴箱通气口串接油气分离器，再接到空滤器上，从而避免了曲轴箱的废气直接排入大气对环境造成污染。

    3、工作原理
　发动机运转时，缸头排气道中的排气压力随着发动机的工作循环变化而脉动。当排气门打开时，气缸内的高温高压废气迅速进入排气管中，压力开始升高，在排气管中产生一个高压脉冲，即有正压波产生，这时补气阀中的单向阀处于关闭状态，避免了高温排气逆流烧坏补气阀及管线。此脉冲波沿排气管道向前传播，当正压波在管道截面逐渐增加的排气管道内传播时，气体密度下降，因而就产生一个负压波返回。在排气管内靠近补气管的位置形成一个负压，这时单向阀的一边是大气压，一边是负压，补气单向阀在压差的作用下打开，使新鲜空气通过空滤器、补气软管、补气阀和补气钢管到缸头排气道中，为排气中的有害气体CO、HC氧化提供了较充分的氧气。
