三.JH100发动机半箱内的拆卸图解

时间:2010-02-18 18:32来源:未知 作者:admin1 点击:次
发动机半箱内部 取下油通（注意安装时不要漏装） 卸下离合器端盖螺丝 取下端盖卸下离合器螺丝后，露出 碟形垫圈和螺丝锁片 取下离合器后 取下主动齿、主动齿内套、主动齿下垫套 把变速轴取下来

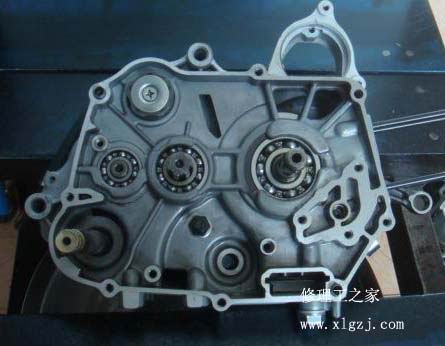

发动机半箱内部

JH100离合器，变速轴，启动轴，摩托车维修，

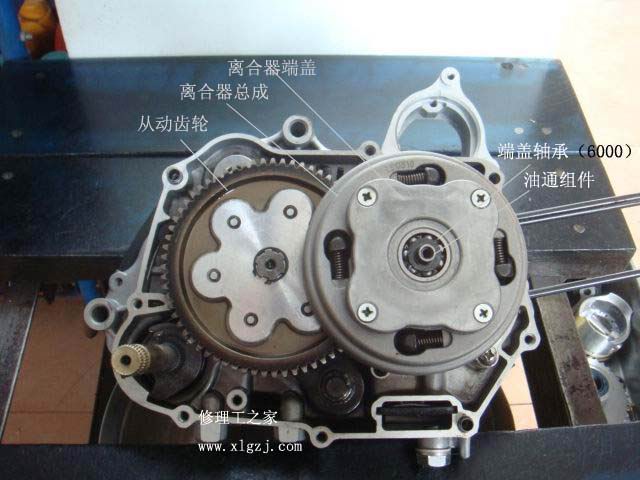

取下油通（注意安装时不要漏装）
JH100离合器，变速轴，启动轴，摩托车维修，
卸下离合器端盖螺丝
JH100离合器，变速轴，启动轴，摩托车维修，

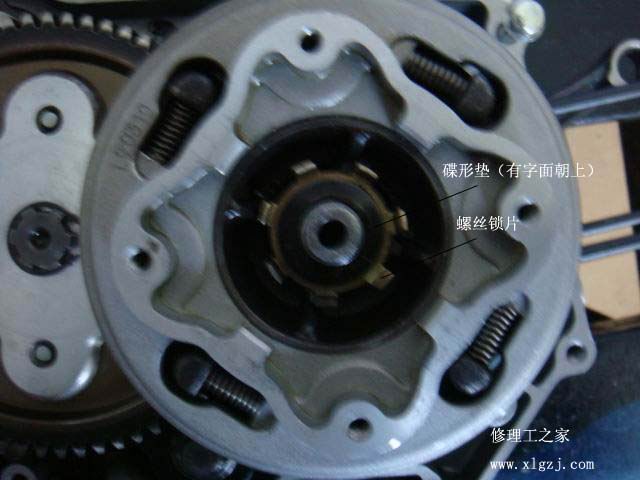

取下端盖卸下离合器螺丝后，露出 碟形垫圈和螺丝锁片
JH100离合器，变速轴，启动轴，摩托车维修， 修理工之家http://www.xlgzj.com

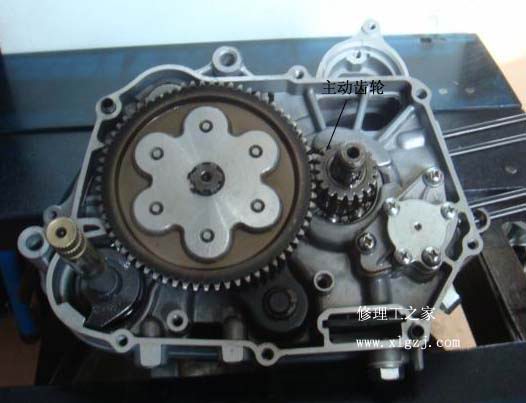

取下离合器后
JH100离合器，变速轴，启动轴，摩托车维修，
JH100离合器，变速轴，启动轴，摩托车维修，

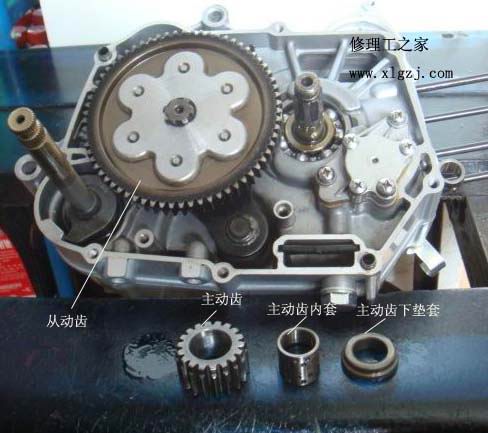

取下主动齿、主动齿内套、主动齿下垫套
JH100离合器，变速轴，启动轴，摩托车维修，

JH100离合器，变速轴，启动轴，摩托车维修， 摩托车配件http://www.xlgzj.com

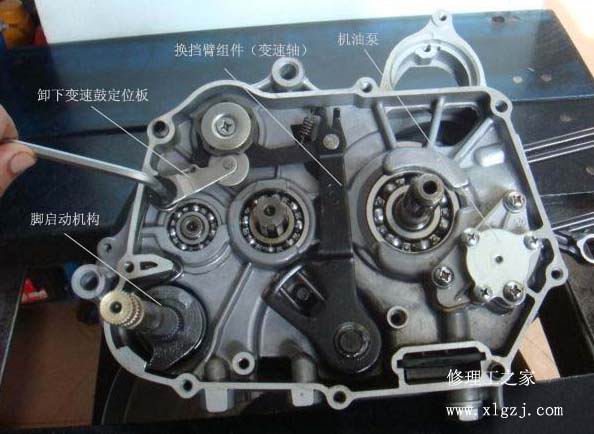

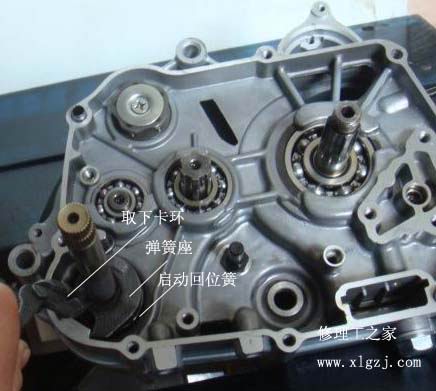

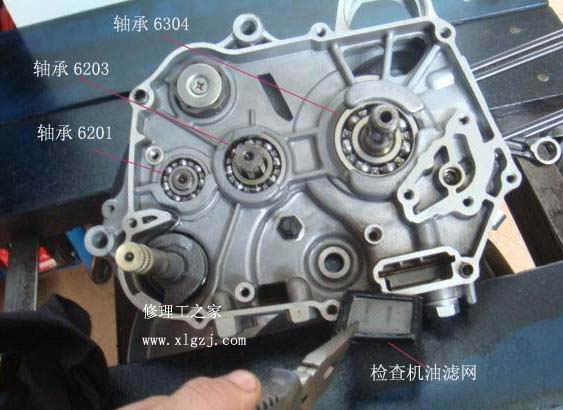

把变速轴取下来
JH100离合器，变速轴，启动轴，摩托车维修，

JH100离合器，变速轴，启动轴，摩托车维修，

JH100离合器，变速轴，启动轴，摩托车维修，

JH100离合器，变速轴，启动轴，摩托车维修， www.xlgzj.com
