二.JH100发动机定子线圈及正时链的拆卸图解

时间:2010-02-18 17:58来源:未知 作者:admin1 点击:次
二. JH100发动机定子线圈及正时链的拆卸图解 卸下磁电机壳上的螺丝 把档显开关静触点卸下 把电机壳取下后 取下转子 取下启动齿卡簧 取下启动链、超越离合器盘齿、隔板 取下隔板后 取下正时链、涨紧轮 取下小链涨紧杆、和涨紧杆弹簧

二.  JH100发动机定子线圈及正时链的拆卸图解 维修知识http://www.xlgzj.com

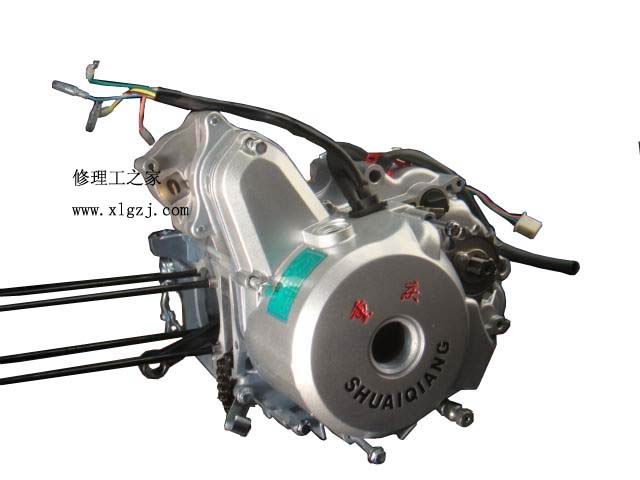

卸下磁电机壳上的螺丝 摩托车配件http://www.xlgzj.com

JD 磁电机壳，小链，摩托车维修，

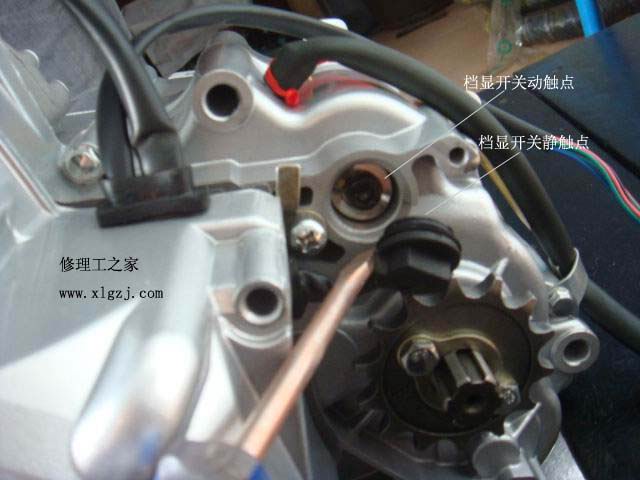

把档显开关静触点卸下
JD 磁电机壳，转子，小链，摩托车维修，
把电机壳取下后
JD 磁电机壳，转子，小链，摩托车维修，

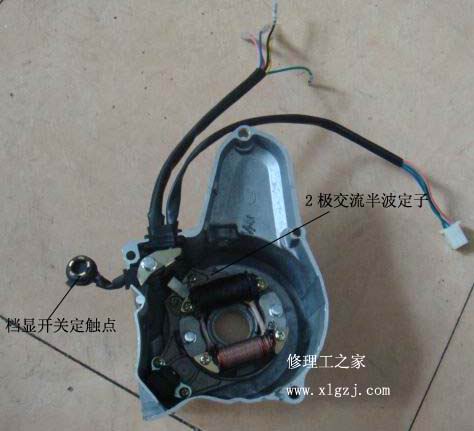

电机壳内的定子线圈
JD 磁电机壳，转子，定子线圈，小链，摩托车维修， 维修配件http://www.xlgzj.com

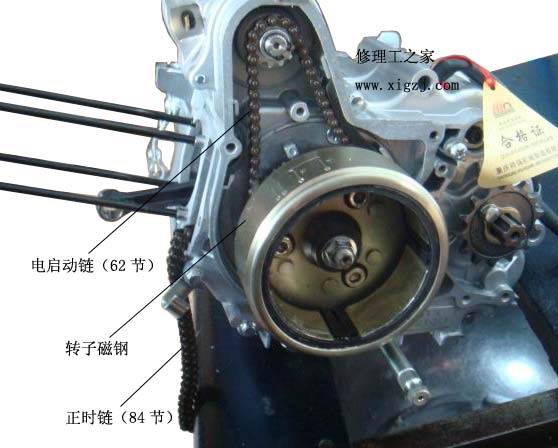

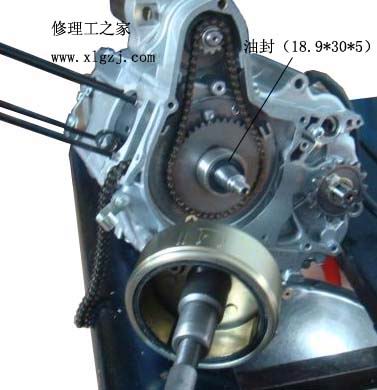

取下转子
JD 磁电机壳，转子，小链，摩托车维修，
取下启动齿卡簧
JD 磁电机壳，转子，定子线圈，小链，摩托车维修，
取下启动链、超越离合器盘齿、隔板
JD 磁电机壳，转子，定子线圈，小链，摩托车维修，

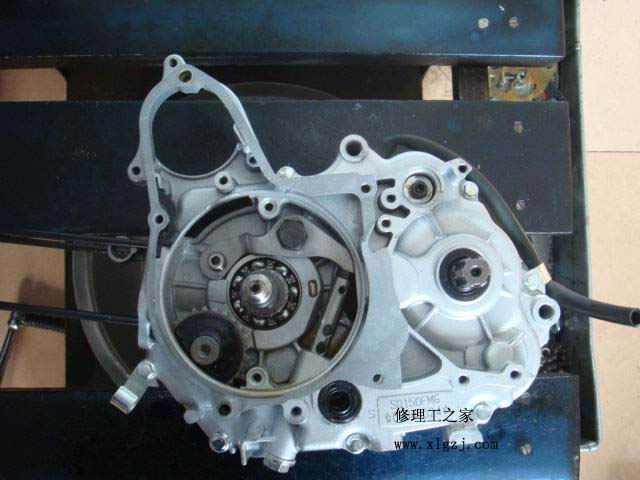

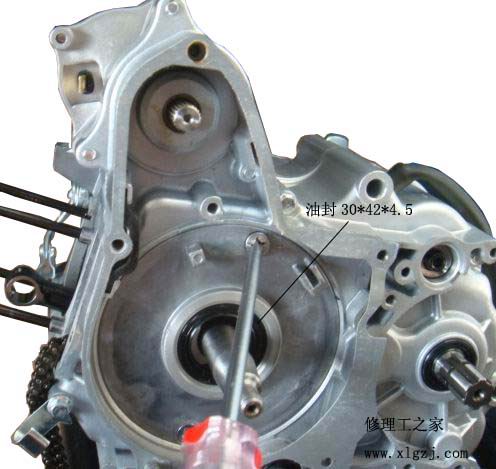

取下隔板后
JD 磁电机壳，转子，定子线圈，小链，摩托车维修，
维修知识http://www.xlgzj.com

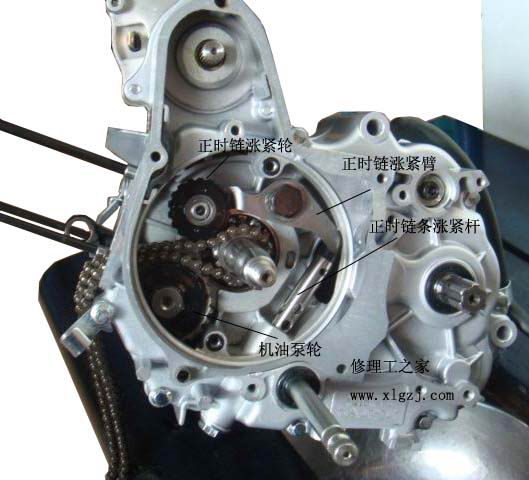

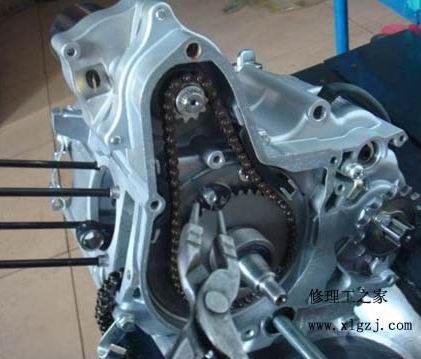

       取下正时链、涨紧轮
JD 磁电机壳，转子，定子线圈，小链，摩托车维修，

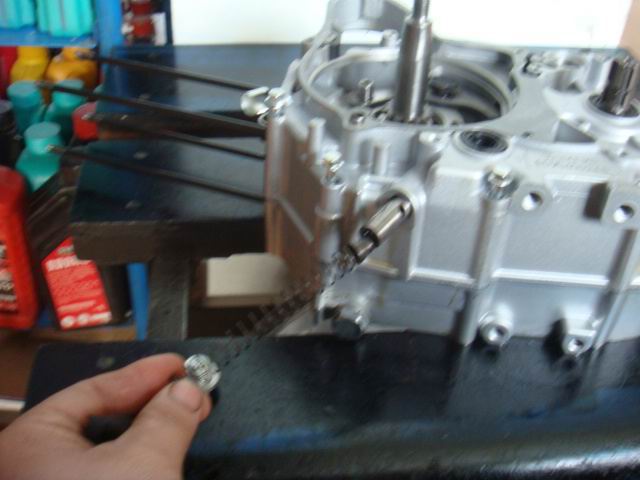

   取下小链涨紧杆、和涨紧杆弹簧
JH 100发动机，缸头，缸体，
